没人钻到过那里。

没有摄像机拍到过那里，也没有探测器从地下几千公里深处带回来一瓶“外核样品”。

可翻开课本，地下约2900公里之后，却被明确标出了一层——液态外核。

一个从来没有人亲眼见过的地方，我们凭什么知道它是液态的？

线索不是从地核里取出来的。

它自己传到了地面。

当地震发生时，释放出的能量不仅让地面摇晃，也会以地震波的形式向四周传播。有些波沿着地表前进，有些则钻进地球深处，再从遥远的地方重新回到地面。

世界各地的地震台，就在那里等待这些信号。

所以，科学家真正直接测到的，并不是外核。

他们测到的是穿过地球之后的地震波。

问题也随之改变了：

既然看不到地下几千公里处是什么，那么能不能反过来问——

这些波穿过那里以后，发生了什么？

图1 人到不了，信号能到

世界各地的地震台记录到的波并不完全一样。

其中有一种叫S波。

一场较大的地震发生后，距离震中较近的许多地震台都能记录到它。

可是，沿着地球表面离震中越来越远，大约超过103°之后，一个奇怪的现象出现了：

直接穿向地球深处的S波，不再出现。

如果只是某一台地震仪没有收到它，也许是仪器故障，也许是信号太弱。

可在许多地震、许多台站的记录里，这种缺失反复出现在相似范围。

这就很难再被当作偶然。

有时候，科学家研究的不只是“出现了什么”。

本来应该出现，却始终没有出现的东西，同样是一条线索。

为什么偏偏是S波不见了？

这就要看它是怎样传播的。

S波经过物质时，会让介质发生横向的“错动”。要把这种波继续传下去，介质必须能够承受剪切。

固体可以。

液体却不能像固体那样做到这一点。

所以，当直接S波遇到一个具有液体性质的区域时，它就不能再像之前那样继续穿过去。

于是，全球那片稳定出现的S波“空白区”开始暴露一个事实：

地球深处存在一个不能像固体那样传递S波的大区域。

但只凭这一种异常，够不够？

如果这个解释是真的，有没有另一种完全不同的信号，也会在那里发生变化？

有。

那就是P波。

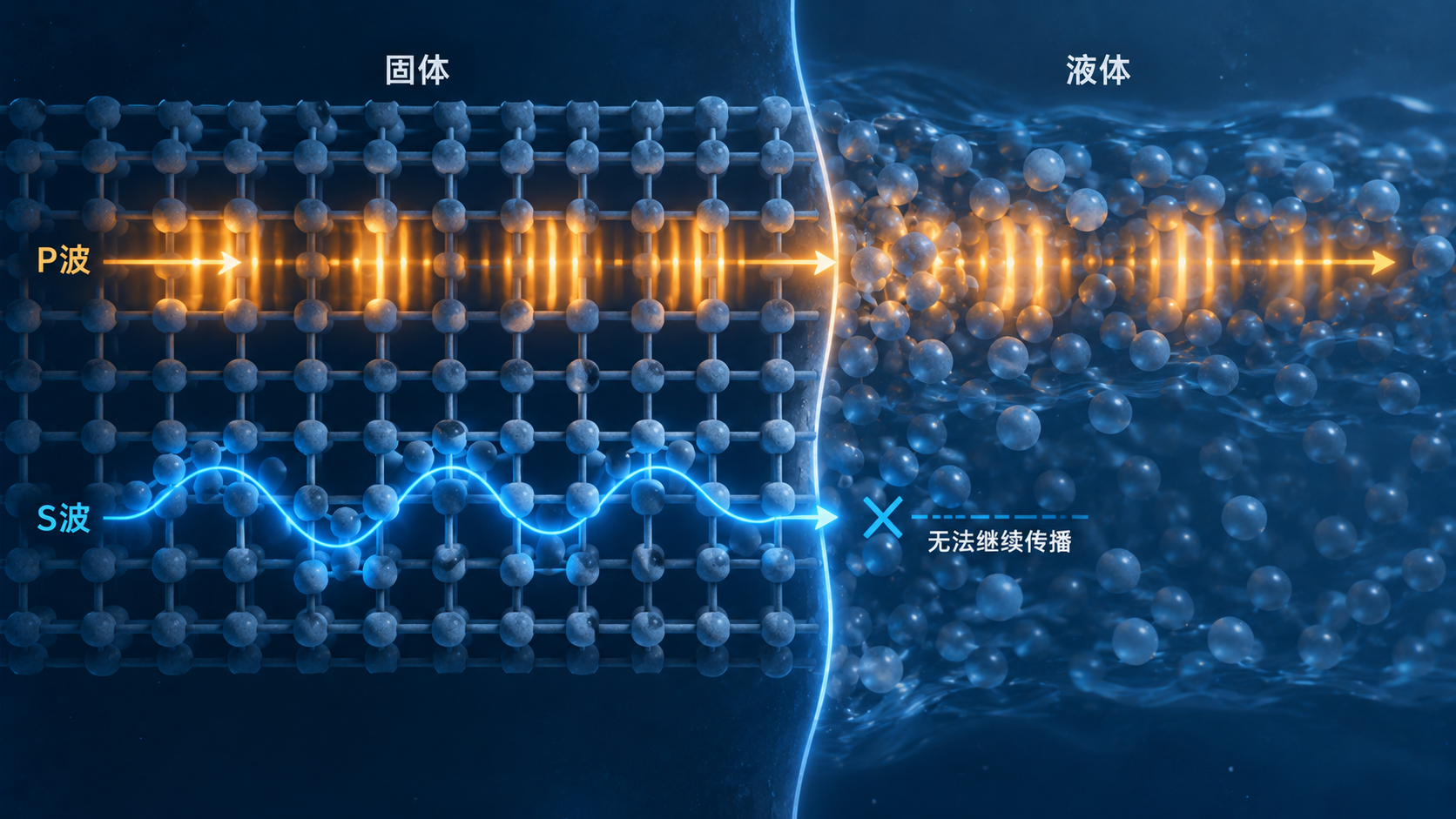

图2 为什么S波过不去

和S波不同，P波能够在固体中传播，也能够进入液体。

所以，当P波抵达那个深部区域时，它并没有停下。

它继续向前，进入了外核。

但它的传播状态发生了明显改变。

进入外核后，P波的速度突然变化，传播方向也随之发生强烈折射。

把大量地震记录放到全球范围看，人们又发现了另一片特殊区域：

在距离震中大约104°到140°之间，接收不到直接P波。

这一次，原因并不是P波无法进入外核。

恰恰相反，它能够进去，只是传播路径被大幅改变了。

于是，两条不同的线索开始汇到一起。

S波的缺失说明，地球深处存在一个无法像固体那样传递剪切波的区域。

P波的折射和影区，则进一步告诉我们，这里的介质性质发生了明显变化，并帮助约束这个区域的位置和范围。

一种波过不去，另一种波能进去，却被明显“拐弯”。

两种不同的信号，都指向同一个深部区域发生了性质变化。

今天，我们把那里称为外核——一个以铁为主的液态金属层。

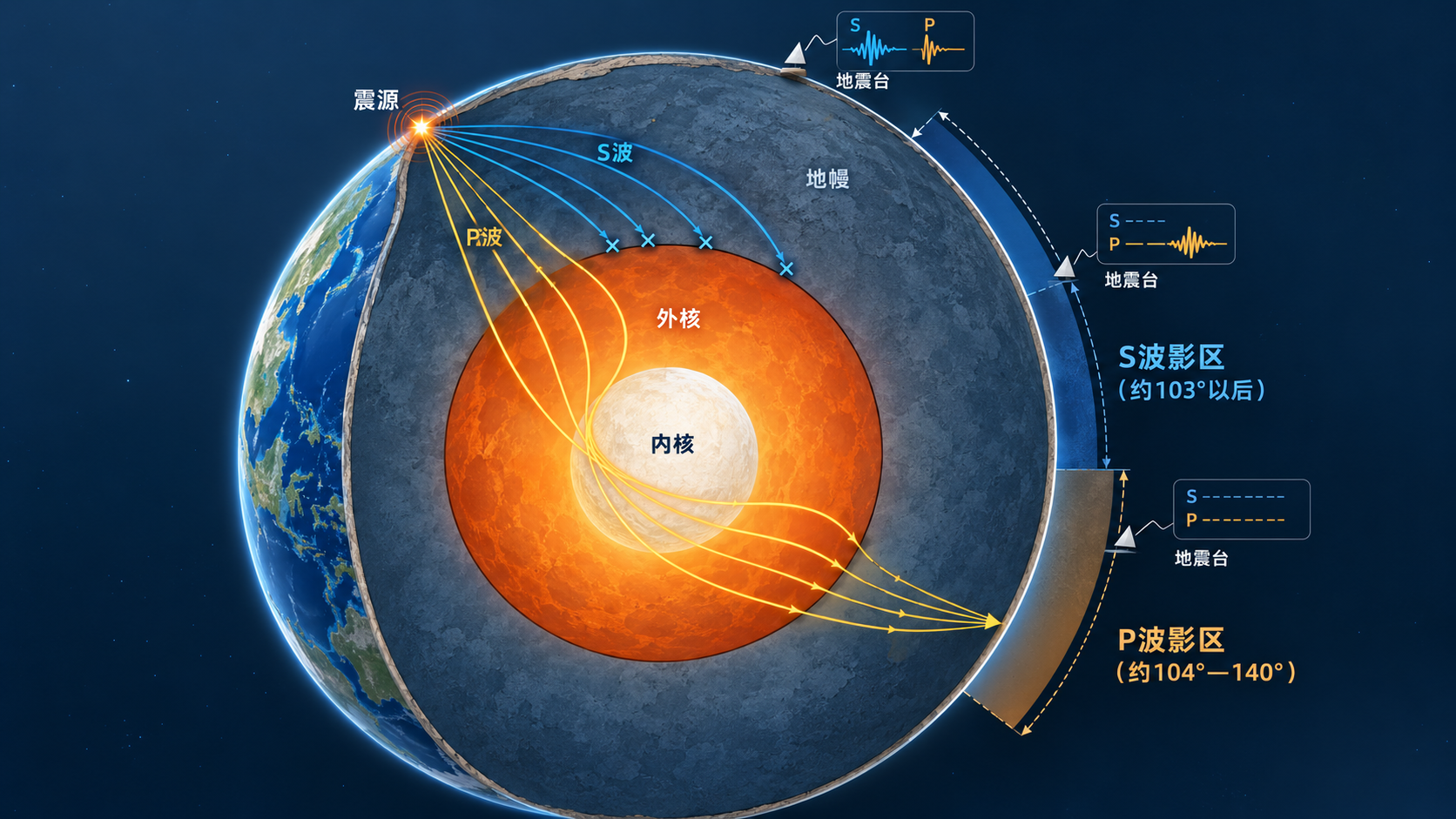

图3 P波折射、S波影区与P波影区

当然，真实的地震学并不会只看一场地震，也不会只画两条示意波线。

地球不同地方不断发生地震，相当于一次次从不同方向向地下发出信号；世界各地的地震台，又从不同位置接收这些信号。

一次地震，只提供几条线索。

成千上万次记录叠加起来，看不见的内部结构才一点点显出轮廓。

什么样的内部模型，能够同时解释：

哪些波会出现，

哪些波不会出现，

它们什么时候到达，

又会在哪里改变速度和方向？

模型必须不断接受真实记录的检验。

这个过程有点像给地球做CT——不是把它切开，而是根据穿过内部的信号，反推出里面的结构。

所以，我们今天在教科书上看到的地球剖面图，并不是一张“地下照片”。

它是许多地震、许多台站和不同地震波共同约束出来的内部模型。

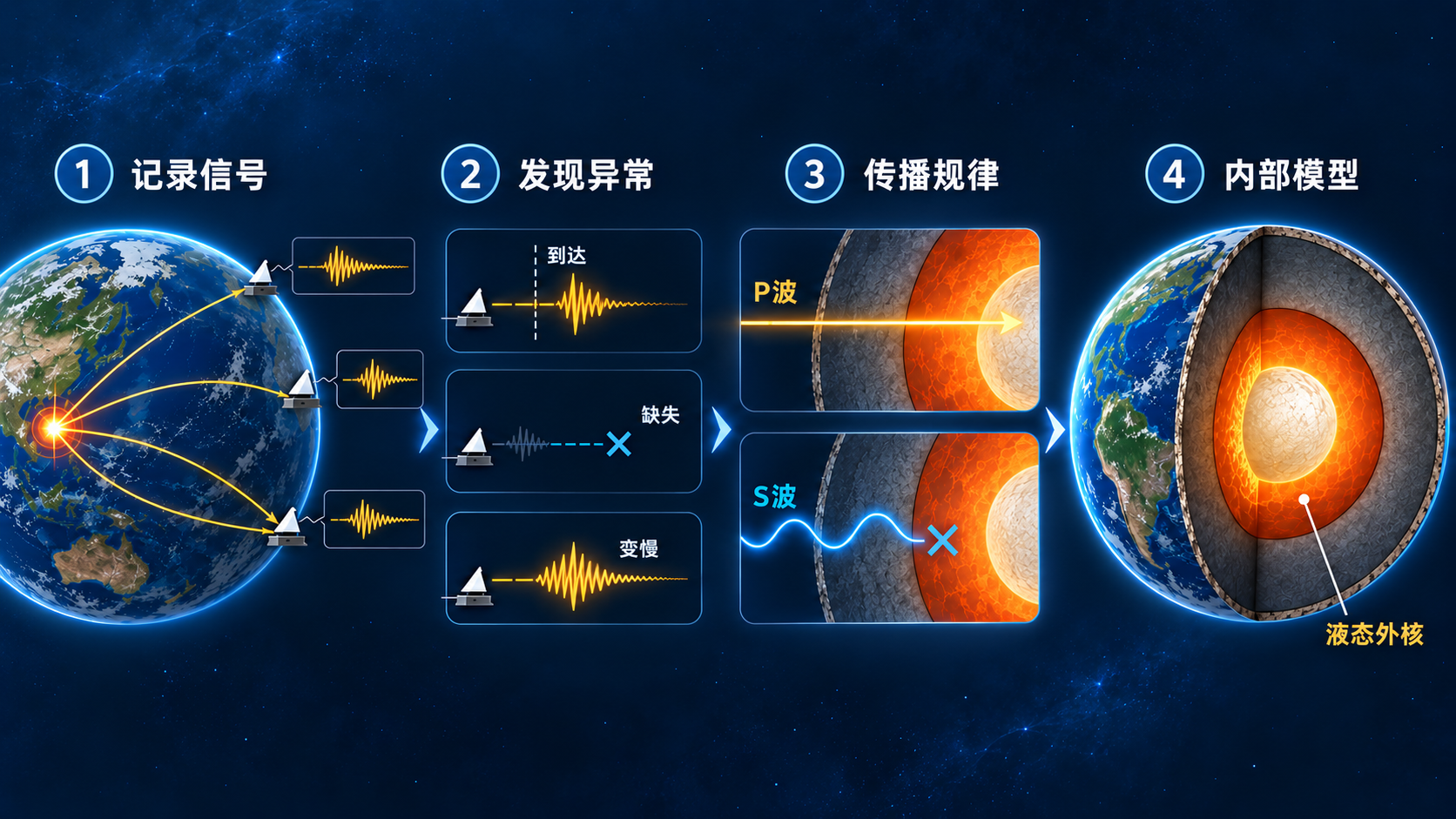

图4 观测信号如何汇合成内部结构模型

没人到过外核。

我们记录到的，只是从地球深处归来的波。

但当一个看不见的世界改变了经过它的信号，它也就留下了自己的答案。
